Servicio de microscopía electrónica de barrido de alta resolución
![Sem-upo](/upotec/static/photologue/photos/cache/IMG_20170126_101511_detail.jpg)
Descripción
El Servicio de microscopía electrónica de barrido de alta resolución de la Universidad Pablo de Olavide permite la caracterización topográfica, composicional, textural, cristalográfica y eléctrica de distintos tipos de materiales. Su configuración hace de éste un equipo de gran versatilidad y resolución.
Cuenta con un Microscopio Electrónico de Barrido de emisión de campo (FE-SEM) con un equipo de detección compuesto por: (1) varios detectores de electrones secundarios (SE) y retrodispersados (BSE), tanto en cámara como en columna; (2) detector de electrones transmitidos (STEM); (3) detector de catodoluminiscencia (CL); (4) sistema combinado de microanálisis y textura mediante dispersión de energía de Rayos X (EDS) y difracción de electrones retrodispersados (EBSD) con diodos de electrones forescattered (FSE) Oxford Aztec-Channel5, incluyendo un sistema de mapeado de muestras de gran tamaño; y (5) sistema Kleindiek de micromanipuladores y nanosondas con detector EBIC (Electron beam induced current) para caracterización eléctrica en la nanoescala.
El rango de voltajes de aceleración es de 1-30KV. Por debajo de 20kV incluye un sistema beam booster que reduce la carga de la muestra y mejora la señal en los detectores en columna.
Las resoluciones de trabajo reales en muestras de oro sobre carbono con electrones secundarios son de 2nm (a 15kV) y de 5nm (a 1kV).
El microscopio puede trabajar en presión variable (VP y nano-VP hasta 500 Pa) y con bajos voltajes de aceleración, lo que permite analizar muestras no conductoras sin necesidad de metalización. También incluye una platina Peltier, que permite trabajar entre -50 y 50 ºC.
Asimismo el servicio cuenta con una pulidora para la preparación de muestras pulidas metalográficas o de rocas, y con un evaporador de carbono.
Necesidad o problema que resuelve
Aplicaciones:
-
Caracterización superficial mediante imagen con información cualitativa topográfica, composicional y de orientación cristalográfica (en materiales cristalinos) de materiales inorgánicos y orgánicos no húmedos.
-
Análisis químicos cualitativos y cuantitativos puntuales, en perfiles y en mapas (incluyendo mapeados de muestras de tamaño mili-centimétrico).
-
Análisis de forma de granos y de orientación cristalográfica en materiales cristalinos, con salida en forma de mapas (incluyendo mapeados de muestras de tamaño milicentimétrico), estadísticas de grano y de desorientaciones, diagramas de polos (PF) y diagramas inversos de polos (IPF).
-

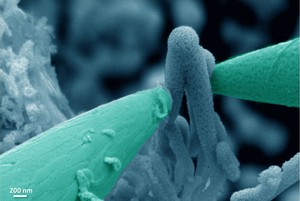

Posicionamiento y micromanipulación en la nanoescala para medición de características de corriente-voltaje y elaboración de mapas de respuesta eléctrica de una muestra.
-
Imágenes de catodoluminiscencia.
*Los análisis químico y cristalográfico pueden combinarse.
Servicios científico-tecnológicos que se ofrecen:
-
Uso del microscopio electrónico de barrido (SEM).
-
Asistencia técnica para uso del SEM.
-
Caracterización eléctrica y EBIC.
-
Asistencia técnica en caracterización eléctrica y EBIC.
-
Post-procesado datos EDX.
-
Post-procesado offline datos EBSD.
-
Preparación de muestras inorgánicas pulidas y muestras que necesiten recubrimiento de carbono.
-
Asesoramiento sobre la preparación de muestras.
Resultado: se emitirá un informe en el que se describan, según proceda, el procedimiento de preparación de la muestra y las condiciones de trabajo del microscopio y de los sistemas utilizados. Los resultados podrán incluir:
-
Imágenes de SE, BSE, STEM y/o CL.
-
Análisis químicos de elementos mayores (puntuales, perfiles y mapas).
-
Análisis texturales: archivo de texto en bruto con localización x/y, identificación de fase, orientación cristalina y MAD; mapas de fases, de orientación, de contraste de bandas, de desorientaciones; diagramas de texturas tipo ODF, diagramas de polos y diagramas invertidos de polos.
-
Análisis de caracterización eléctrica: corriente-voltaje y mapas de respuesta eléctrica.
Aspectos Innovadores/Ventajas competitivas
Alta resolución; gran profundidad de campo que da apariencia tridimensional a las imágenes; sencilla preparación de las muestras; facilidad de manejo; y enorme versatilidad que permite realizar análisis múltiples en un solo equipo, especialmente gracias a la inclusión de múltiples detectores.
Equipamiento científico disponible
-

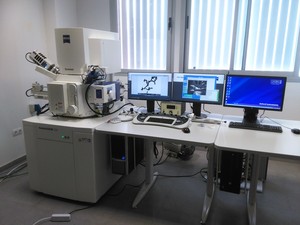

Microscopio Electrónico de Barrido de Emisión de Campo (FE-SEM) Zeiss GeminiSEM 300, con detectores SE, BSE, STEM, CL, FSE, EDX y EBSD; EBIC; VP/nano-VP; platina Peltier; plasma cleaner y ordenadores de control.
-
Pulidora Buehler Ecomet 250.
-
Evaporador de carbono a alto vacío Cressington 208 CarbonTurbo.
Tipos de empresas interesadas
- Biología y Biotecnología.
- Agroindustrial y Alimentación.
- Recursos Naturales, Energía y Medio Ambiente.
- Ciencias exactas y experimentales.
- Salud.
- Nanociencias, nanotecnologías y materiales.
- Patrimonio Histórico y Artístico.
- Ciencias forenses.
Nivel de desarrollo
Disponible para el cliente
Área tecnológica
Biotecnologia, Tecnologías del patrimonio, Tecnologías medioambientales y de recursos naturales, Tecnologías Químicas y de Materiales, Tecnologías de la información y de la Comunicación (Tic), Traducción e Interpretación, Biomedicina y Salud Pública
Equipo de investigación
Ciencias de la tierra y de la atmósfera (RNM 356) > Más ofertas de este grupo
Responsable científico: Prof. Manuel Díaz Azpiroz. Dpto. Sistemas Físicos, Químicos y Naturales. Área de Geodinámica Interna. Universidad Pablo de Olavide.
Contacto: sem@upo.es
